輸送ベルト

コンベヤベルト種類の決定

1.表面形状の決定：主にベルトコンベヤ機体の傾斜角度で決定

表面形状	許容最大傾斜角度	代表運搬物
平滑ベルト	12～25度	バラ物（砂利・石炭・鉱石・穀物など）
桟付ベルト	12～25度
ヒレ付ベルト	30～50度
パケットベルト	90度
ラフトップA（網目）	13～31度	パッケージ（箱物・袋物など）
ラフトップB（M型横桟）	20～32度
ラフトップC（布目）	12～25度



2.ベルト品種（カバーゴム質）の決定：主に運搬物の性状や環境条件で決定

ベルト表面温度60℃以下で使用
普通ベルト		熱・油・薬品などの作用がない一般的な条件で使用
－	耐摩耗ベルト	特に摩耗の激しい条件で使用
－	耐カットベルト	衝撃カットの大きな条件で使用（一次クラッシャー下MCなど）
耐油ベルト		油分（鉱物・動植物油<）を含む運搬物やベルト面に油が付着する条件で使用
耐酸・耐アルカリベルト		酸・アルカリ類の薬品を含む運搬物、ベルト面に酸・アルカリが付着する条件で使用
難熱ベルト		自己消炎を求められる条件で使用
ケークフリーベルト		運搬物の付着防止（落鉱減少ベルト）

ベルト表面温度60℃を超える雰囲気で使用
耐熱ベルト		加熱された運搬物、雰囲気温度の高い条件で使用
－	中温用（ゴム質SBR系）	ベルト表面温度が110℃以下
－	高温用（ゴム質EP系）	ベルト表面温度が180℃以下

コンベヤベルト仕様の決定



樹脂ベルトの特長

特長	ゴムベルト	樹脂ベルト
1.清潔（無毒性、無臭性）	×	◎
2.帯電防止構	－	◎
3.省エネ設計	×～△	◎
4.寸法安定性	○	◎
5.美しい色調	×～△	◎
6.優れた耐油・耐薬品性	○	○
7.優れた耐水・耐摩耗性	○	○～◎
8.加工性が良い	△～○	○～◎

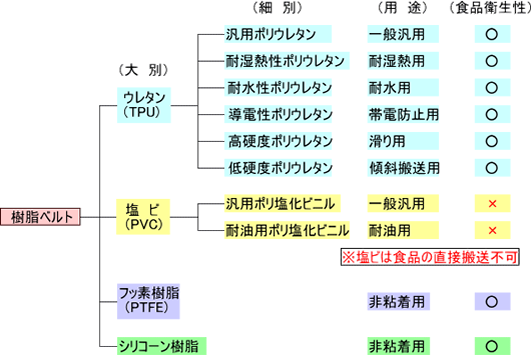

樹脂ベルトの種類（材質）　

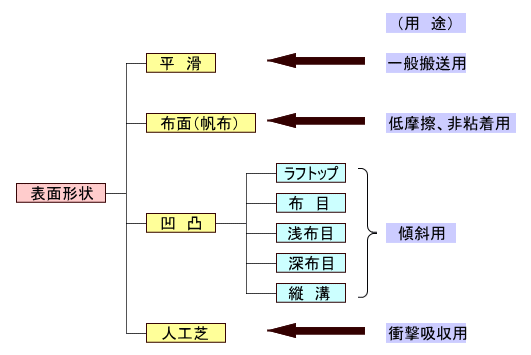

樹脂ベルトの表面形状
